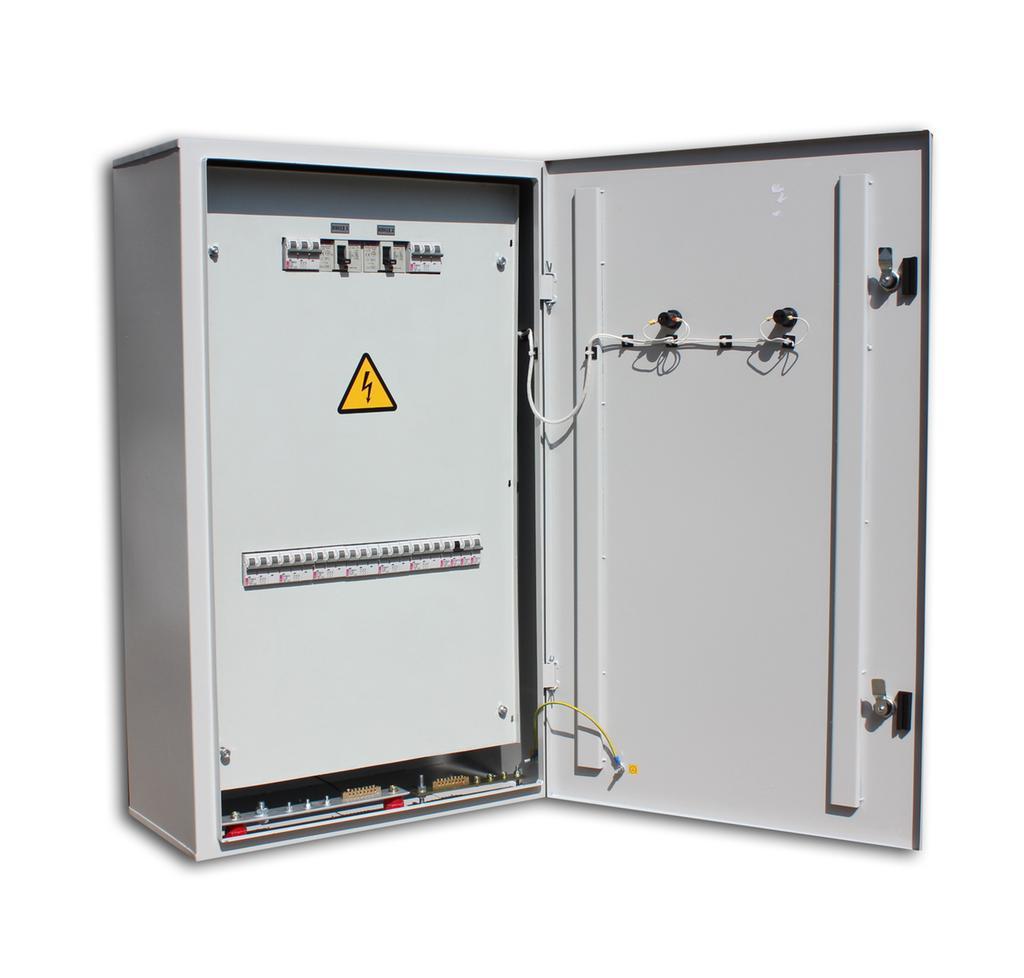

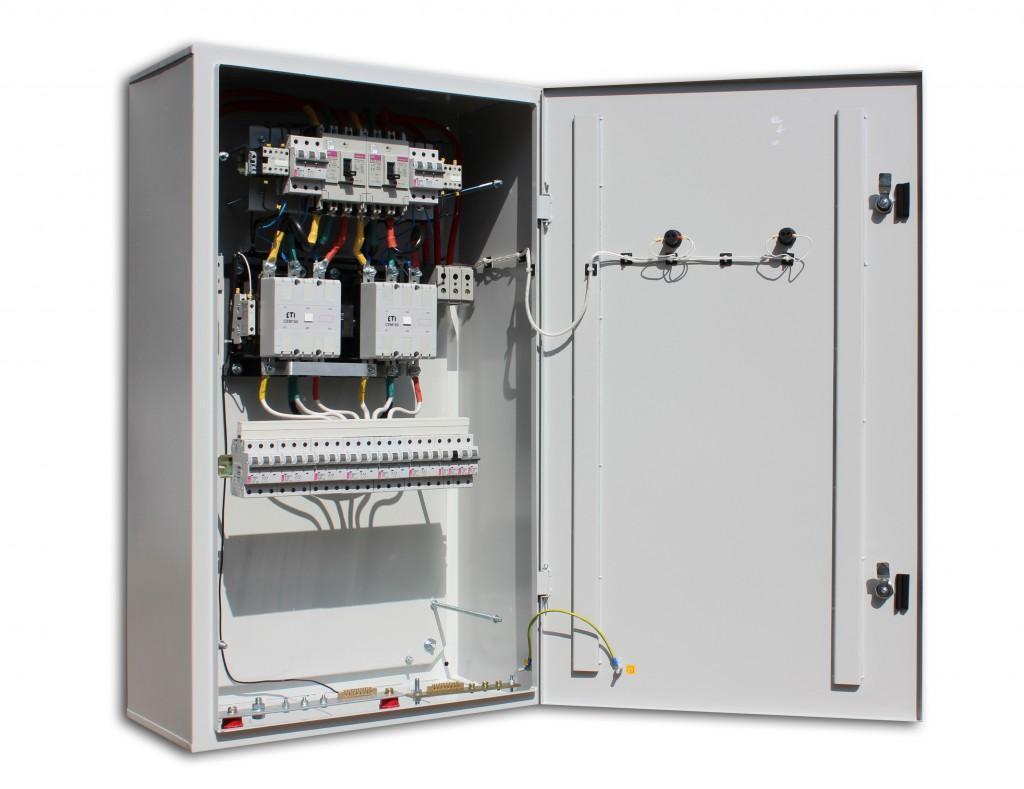

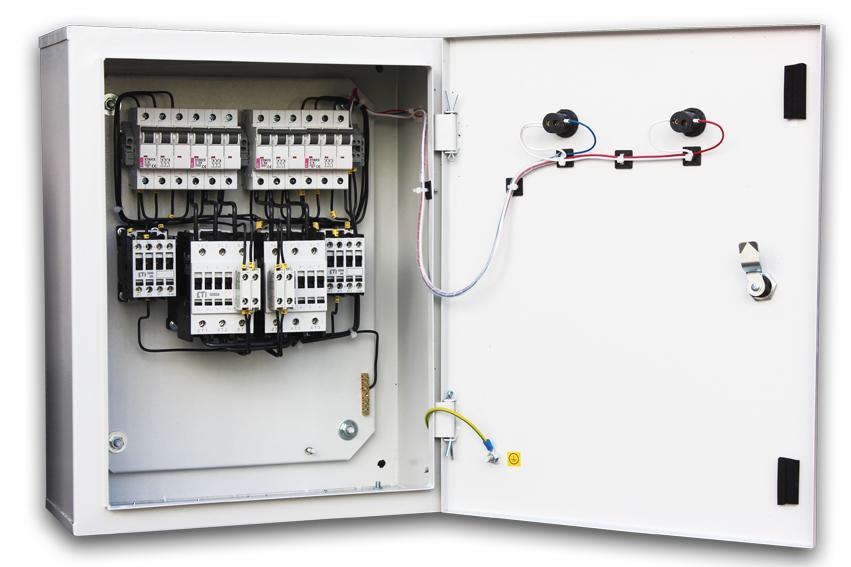

Щит (шафа) автоматичного перемикання живлення на резерв АВР

Пристрої автоматичного перемикання живлення на резерв типу АВР (щит або шафа АВР) призначені для відновлення живлення споживачів шляхом автоматичного включення резервного джерела живлення при відключенні робочого джерела живлення, що приводить до знеструмлення електроустановок споживача напругою до 660 В змінного струму частотою 50 або 60 Гц, а також передбачається для автоматичного включення резервного устаткування при відключенні робочого устаткування, що приводить до порушення нормального технологічного проц сса. Щити АВР виготовляються одностороннього обслуговування і призначені для установки на об’єктах 1 категорії енергопостачання. Шафа АВР забезпечується електроенергією від двох незалежних, взаємно резервуються джерел живлення. Перерва в живленні навантаження споживача, при порушенні електропостачання від одного з джерел, допускається тільки на час автоматичного перемикання на резервне живлення, з подальшим повним автоматичним відновленням схеми режиму живлення. Пристрої АВР – ХХХ – ХХХ призначені для установки на об’єктах особливої ​​групи електроприймачів 1 категорії, безперебійна робота яких необхідна для безаварійного енергопостачання виробничих, комунально-побутових, банківських і інших об’єктів енергоспоживання. АВР – 300 забезпечуються додатковим живленням від третього незалежного взаємно резервує джерела живлення. В якості третьої незалежного джерела живлення для особливої ​​групи 1 категорії електроприймачів можуть бути використані спеціальні агрегати безперебійного живлення, дизельні електростанції, акумуляторні батареї і т. П. Номінальний режим роботи – тривалий. Щити і шафи АВР виготовляються відповідно до ТУ У 27.1-37875269-001 діє до: 2013. Характеристики шаф АВР:

• Номінальна напруга 380 / 220В;
• Частота 50 Гц;
• Номінальний струм до 630 А;
• Кліматичне виконання по ГОСТ 15150-69, ГОСТ 15543.1-89 – УЗ, У3.1, УХЛ4;
• Ступінь захисту при закритих дверях по ГОСТ 14254-96 – IP21;
• IP54. Номінальний струм пристроїв знижується на 15% при ступені захисту оболонки пристроїв IP54;
• Навколишнє середовище не вибухонебезпечне, що не містить струмопровідного пилу, агресивних газів і пари в концентраціях, що руйнують метал і ізоляцію. Група умов експлуатації в частині впливів механічних факторів зовнішнього середовища М1 по ГОСТ 17516.1 – 90;
• Висота над рівнем моря до 2000 м;
• Робоче положення – вертикальне;
• Допускається відхилення від робочого положення не більше 5 °;
• Вимоги безпеки відповідають ГОСТ 12.2.007.0-75 і ГОСТ 22789-94, а також вимогам “ПУЕ”, “Правил технічної експлуатації електроустановок споживача”, затверджених Міненерго;
• Вимоги пожежної безпеки відповідають ГОСТ 12.1.004-91; Особливі умови експлуатації – за погодженням із замовником.

Структура умовного позначення шаф АВР:

1. Пристрій автоматичного перемикання живлення на резерв;
2. Тип пристрою комутації та блоку автоматики:
   1. Два 3-х фазних входу, перемикання при зникненні однієї з фаз;
   2. Два 3-х фазних входу, перемикання при зникненні однієї з фаз, зниженні напруги однієї з фаз, невірному чергуванні фаз;
   3. Три 3-х фазних входу, перемикання при зникненні однієї з фаз, зниженні напруги однієї з фаз, невірному чергуванні фаз;
   4. Те ж, що і 2, але на струми від 250 до 400А;
   5. Два 3-х фазних входу з секціонуванням, перемикання при зникненні однієї з фаз, зниженні напруги однієї з фаз, невірному чергуванні фаз;
   6. Два 3-х фазних входу з “вісімкою”, перемикання при зникненні однієї з фаз, зниженні напруги однієї з фаз, невірному чергуванні фаз.
3. Кількість відходять 3-х фазних автоматичних вимикачів (0 … 6);
4. Кількість відходять 1-х фазних автоматичних вимикачів (0 … 18);
5. Номінальний струм пристрою: 10 – 10А, 25 – 25А, 40 – 40А, 63 – 63А, 100 – 100А, 160 – 160А, 250 – 250А, 400 – 400А, 630 – 630А;
6. Тип контактора: К – КМ (АсКо), L – Lovato (Італія);
7. Ступінь захисту оболонки за ГОСТ 14254-96: 21 – IP21, 54 – IP54;
8. Кліматичне виконання і категорія розміщення по ГОСТ 15150-69 і ГОСТ 15543.1-89 – УЗ, У3.1, УХЛ.

схеми АВР

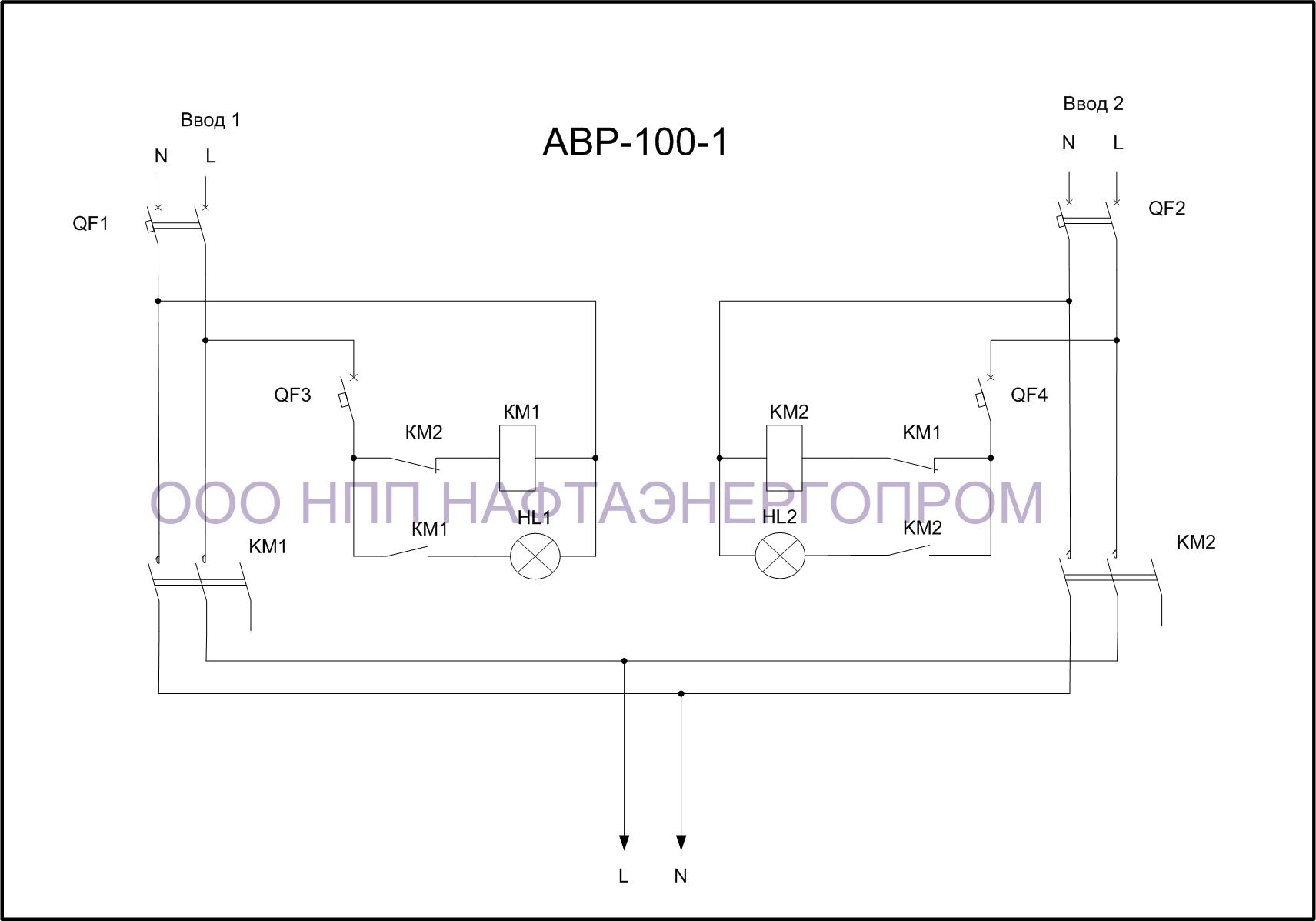

Схема однофазного АВР 100

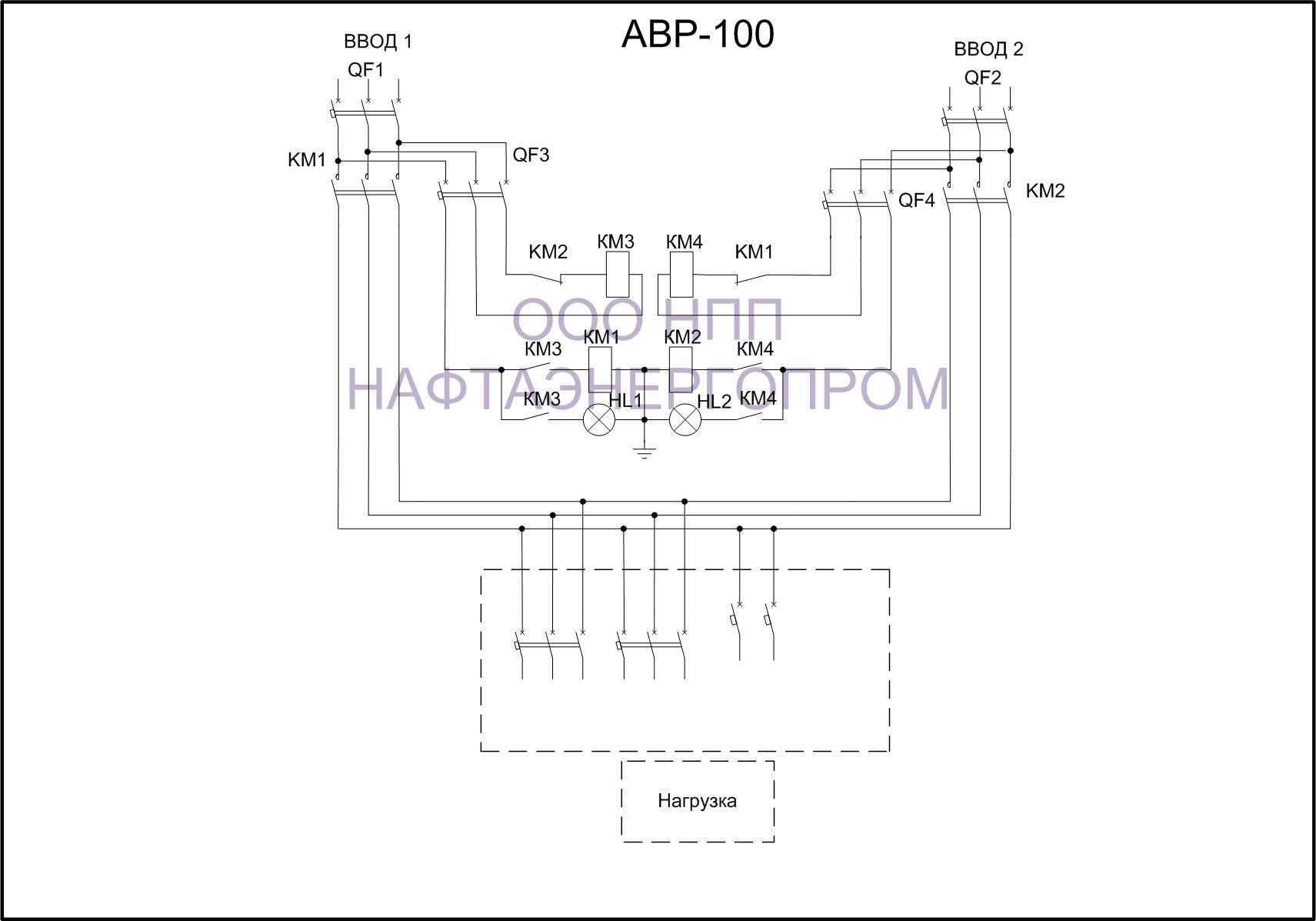

Схема трифазного АВР 100

Комплектуючі пристрої автоматичного перемикання живлення на резерв АВР 100:

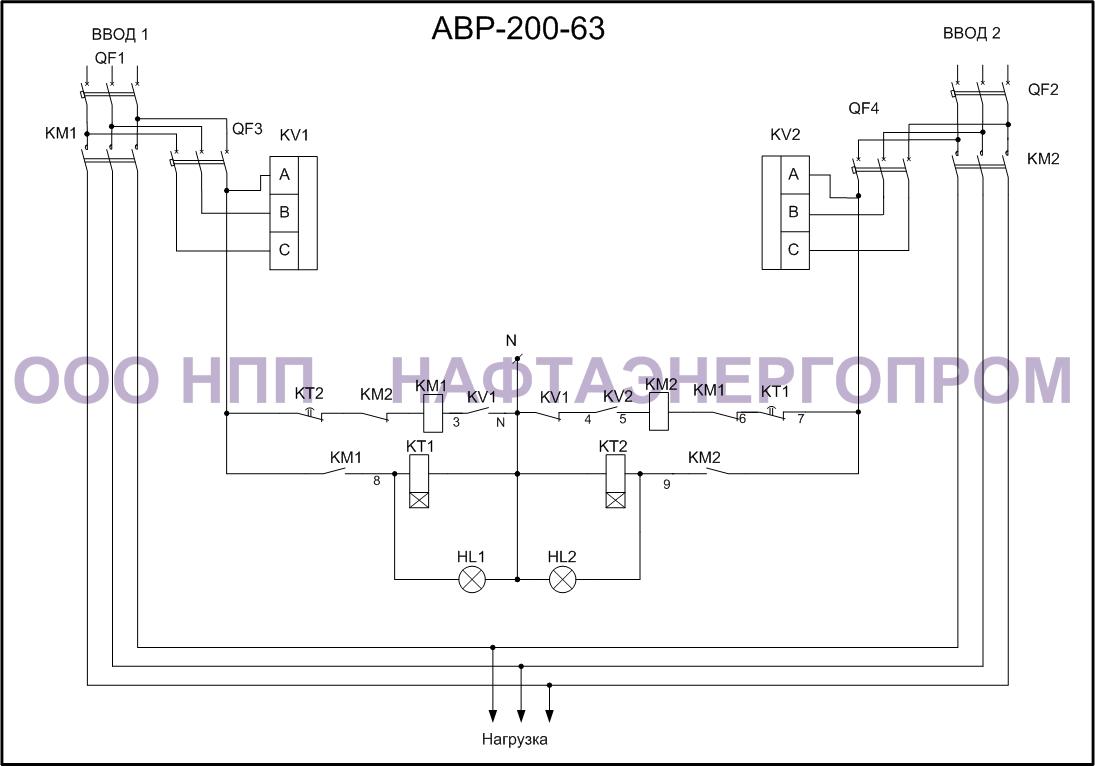

Схема трифазного АВР 200

Комплектуючі АВР 200:

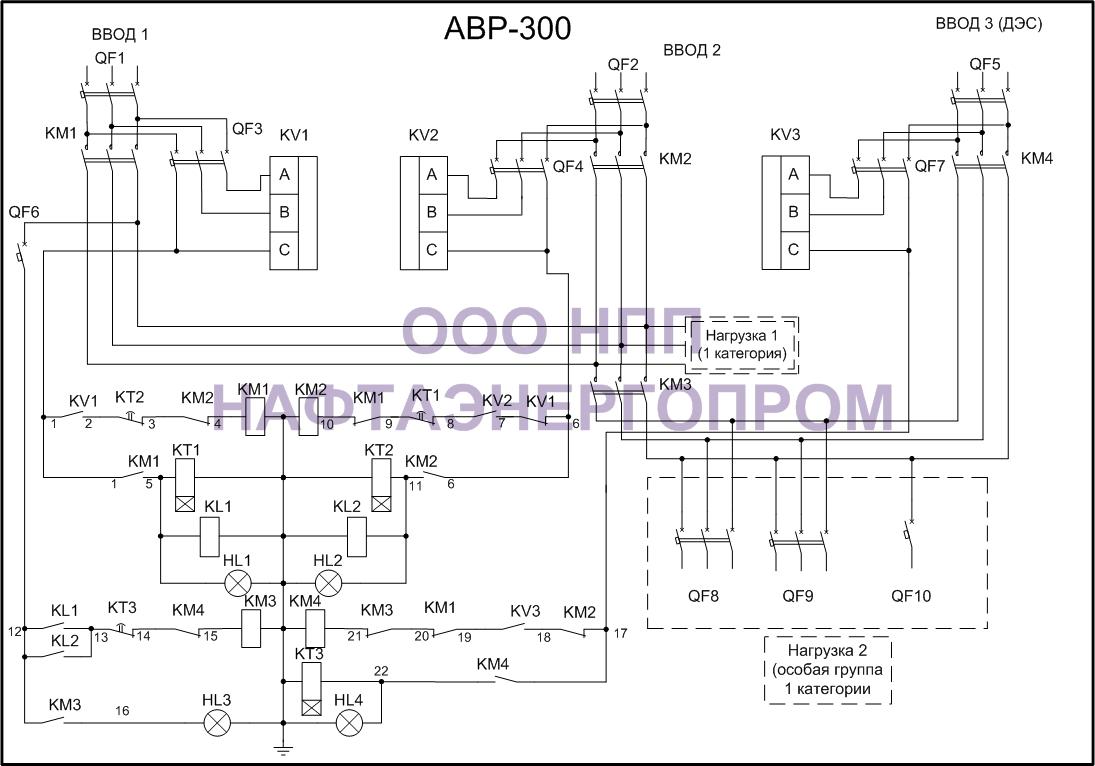

Схема трифазного АВР 300

Комплектуючі АВР 300:

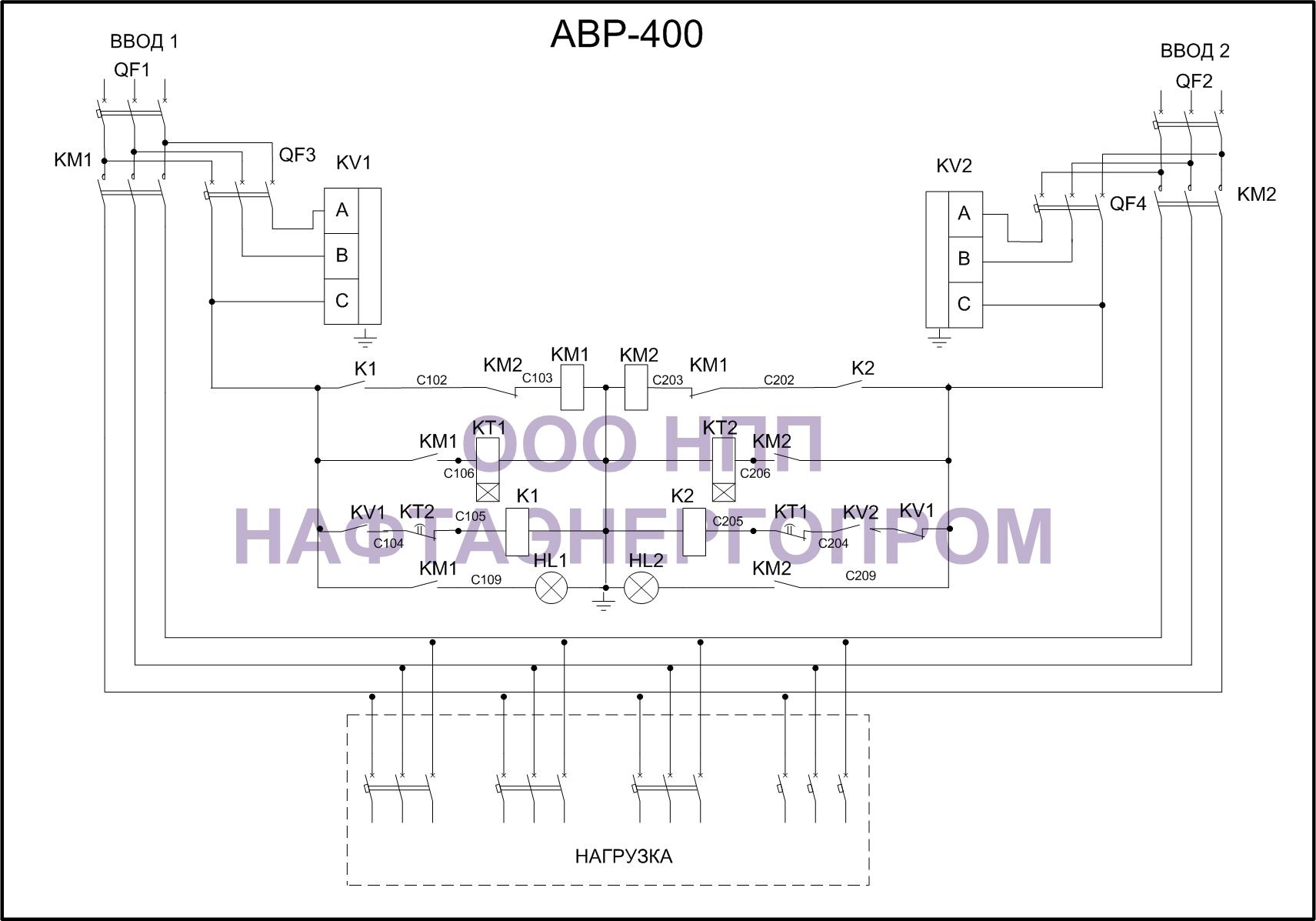

Схема трифазного АВР 400

Комплектуючі АВР 400:

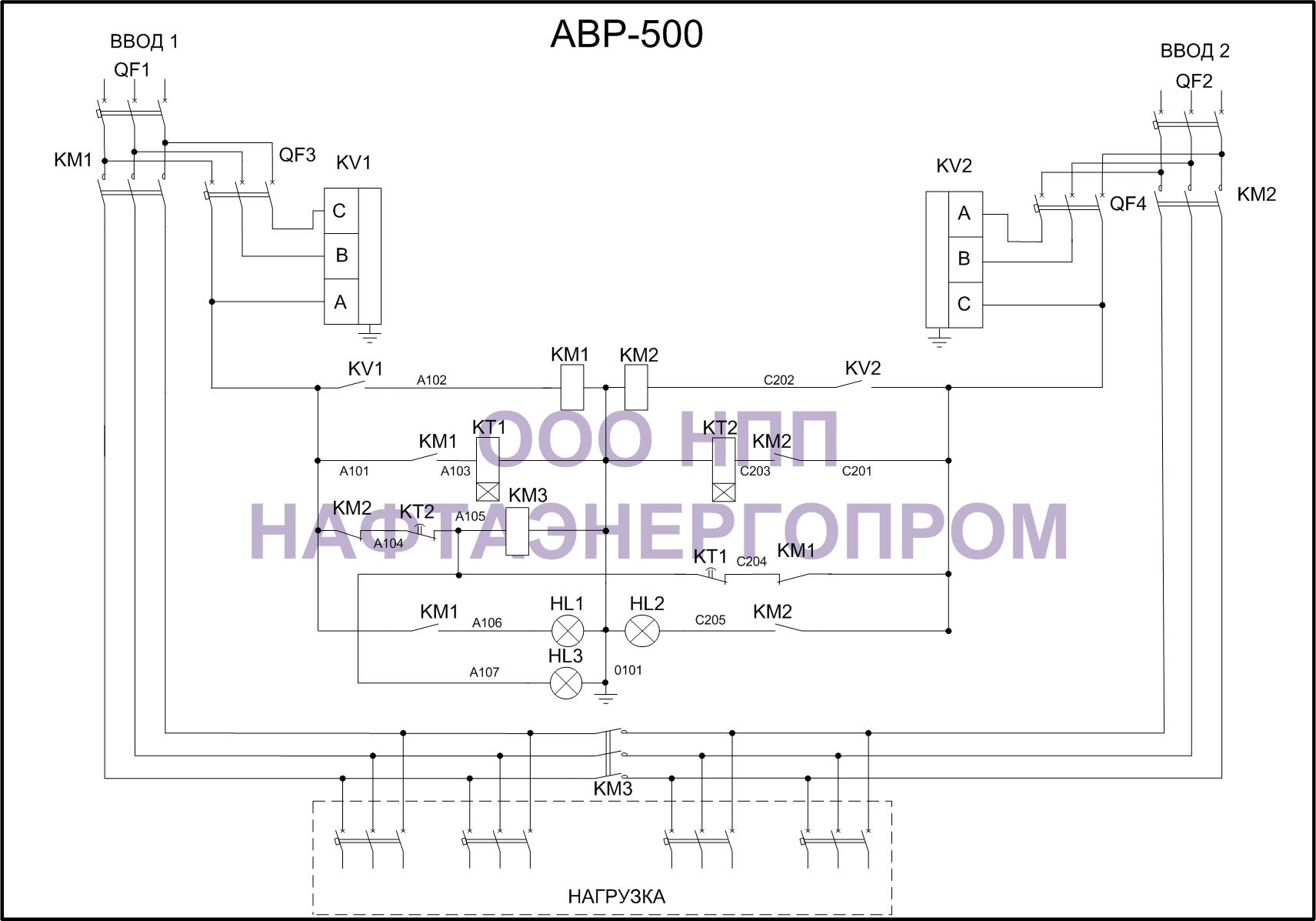

Схема трифазного АВР 500

Комплектуючі АВР 500:

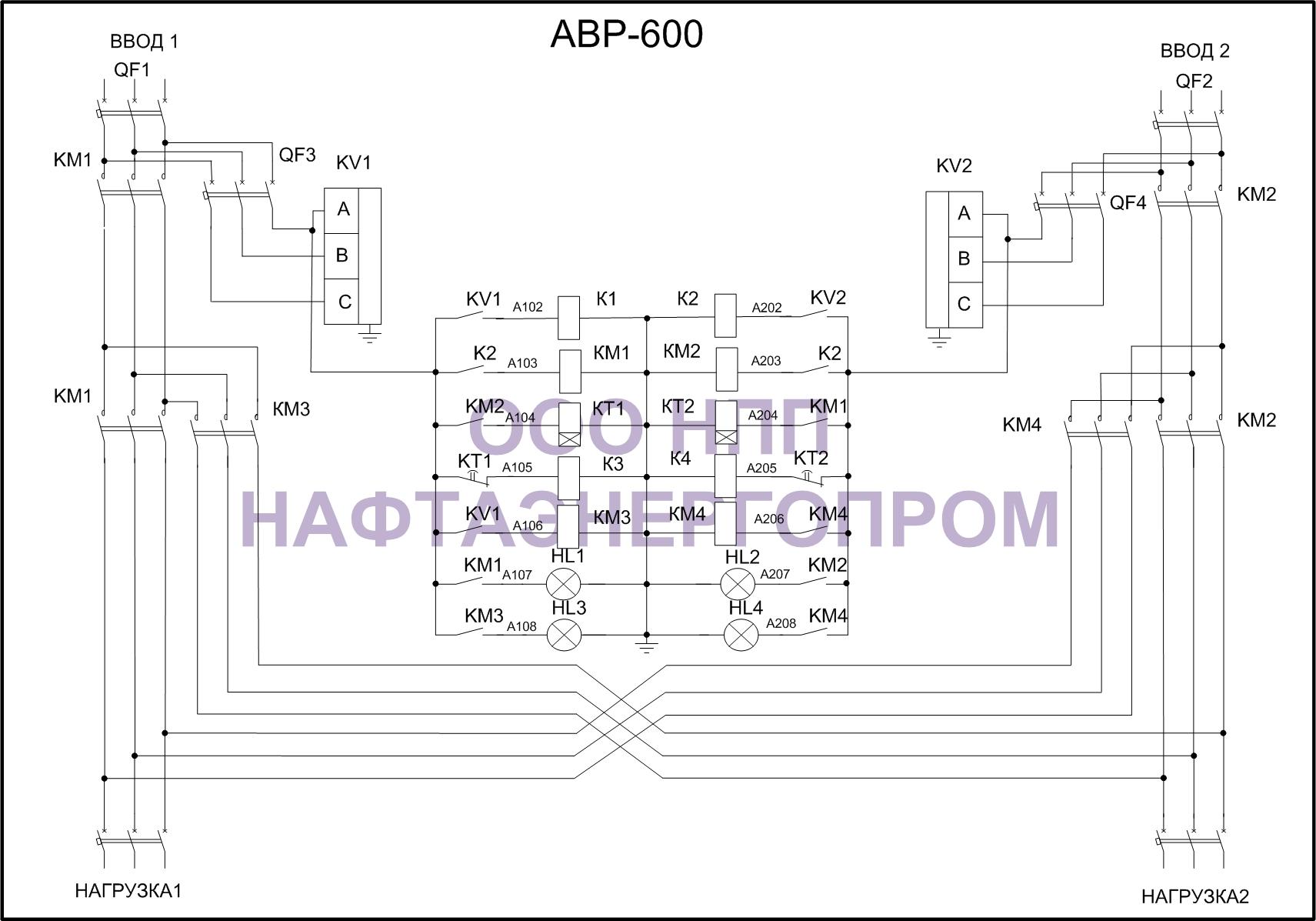

Схема трифазного АВР 600

Комплектуючі АВР 600:

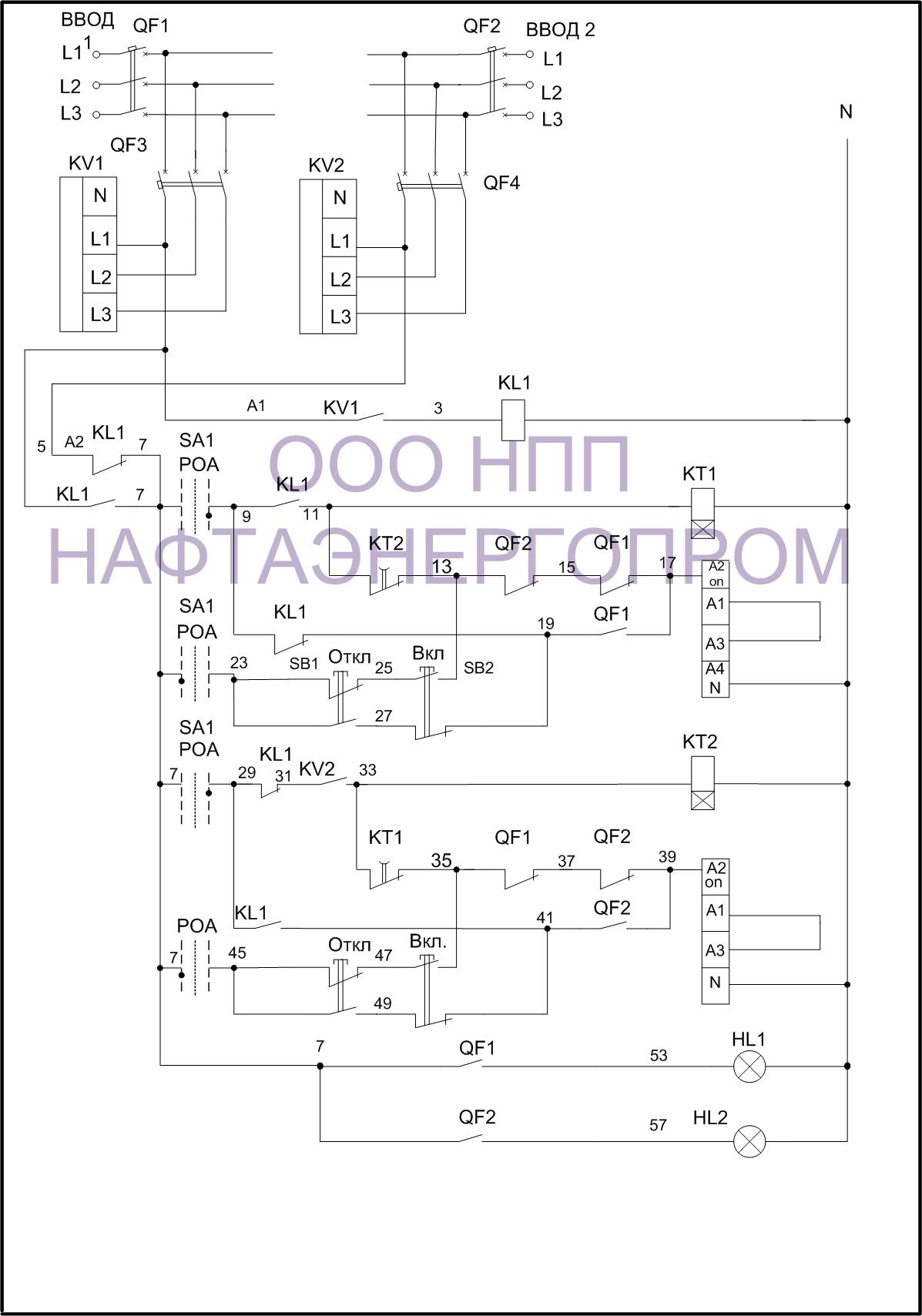

Схема трифазного АВР на автоматичних вимикачах з електромагнітним приводом
